شحن البطاريات على التوازي

شحن بطاريات الليبو (LiPo) على التوازي من الأمور المهمة في عالم درون السباقات. وذلك لأن الطيارين عادة ما يحتاجون الى الكثير من البطاريات ولكن يمتلكون شاحن أو اثنين فقط.

Crazepony_1-3S_XT30_board1_1800x1800-600x600

ورغم ان شحن البطاريات على التوازي يحمل نوع من الخطورة مقارنة بشحن بطارية واحدة الا انه آمن اذا كنت تقوم به بالشكل الصحيح متخذا جميع خطوات السلامة المطلوبة. لذلك قبل ان تشحن على التوازي تأكد من اتباع ارشادات السلامة والتي سأطرح الكثير منها خلال هذا الموضوع.

لسلامتك:

قبل أن تبدأ احب ان اؤكد على هذه النقاط قبل ان تقوم بالشحن:

  • لا تترك البطاريات في وضع الشحن بدون وجود شخص قريب ليتصرف في حالة حدوث حريق لاقدر الله. وهذا ينطبق على الشحن بشكل عام سواء الشحن العادي أو على التوازي.
  • تأكد من وجود طفاية حريق مناسبة بالقرب من المكان الذي تشحن في بطارياتك
  • ضع البطاريات في مكان مقاوم للاحتراق وقت الشحن كصندوق معدني بعيد عن المواد القابلة للاشتعال. هناك حلول تجارية ايضا سنتحدث عنها في موضوع مستقل.
  • اذا شككت ان هناك خلل في البطارية ينصح بعدم شحنها او استخدامها بتاتا.

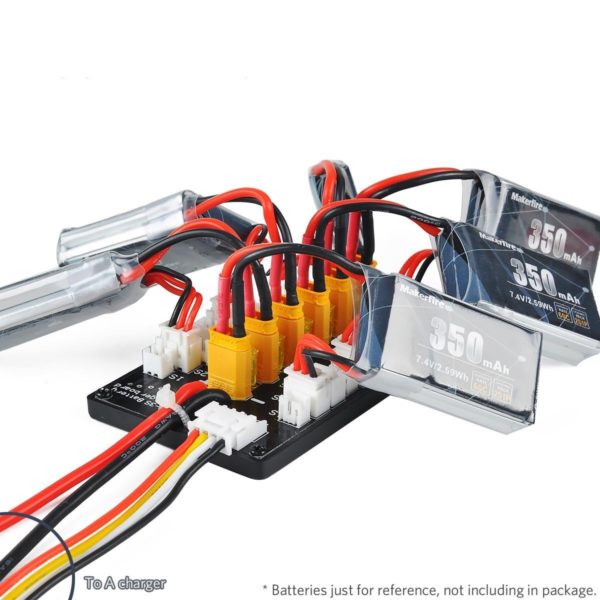

لكي تستطيع الشحن على التوازي تحتاج قطعة اضافيه الى شاحنك تسمى Parallel Charging Adapter/Board وهذه القطعة عبارة عن مقسم يسمح لك بتوصيل عدة بطاريات (عادة تكون ٦) الى مخرج واحد من الشاحن. عندما تشتري هذا المقسم يفضل شراء النوع الذي يحتوي على حماية عن التيارات القوية المفاجأة (Fuse)

xt60-lipo-parallel-battery-balance-charging-board-2s-6s-205-800x800

قبل أن تبدأ:

لكي تستطيع الشحن بشكل متوازي تحتاج ان تتاكد أولا من التالي:

  • البطاريات التي ستشحنها تحتوي على نفس العدد من الخلايا. لا يمكنك شحن بطارية ذات ٤ خلايا مع بطارية ذات ٦ خلايا.
  • لا تشحن بطاريات مختلفة في النوع (لا تشحن بطارية ليبو LIPO مع ليون LION مثلا).
  • رغم انه يمكنك شحن بطاريات ذات سعات مختلفة فلا ننصح بذلك للمبتدئ حتى تتقن شحن البطاريات المتماثلة في السعة وعدد الخلايا.
  • رغم امكانية ذلك، تجنب شحن بطاريات جديدة مع بطاريات قديمة جدا. اشحن فقط بطاريات ذات اعمار متقاربة. البطاريات القديمة تكون مقاومتها عالية وتمنع الشحن المتكافئ.
  • احذر من توصيل اي سلك بشكل مقلوب. رغم ان رأس السلك يمنعك من ذلك الا ان الضعط القوي احيانا يمكنك من التوصيل بالمقلوب واشتعال حريق.
  • احذر من توصيل سلك الشحن الموازن لعدد معين من البطاريات (٤ خلايا مثلا) في المكان المخصص لعدد آخر (٥ او ٦ خلايا)

parallel-charging-lipo-battery-para-board-with-fuses2

الاستعداد والتوصيل للشحن المتوازي:

الآن وقد وفرت المقسم وقمت بتوصيل المقسم الى الشاحن، عليك التحضير أولا و القيام بالنقاط التالية:

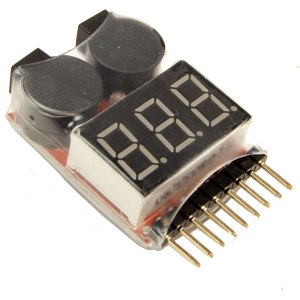

  • يجب قياس جهد الطاريات قبل شحنها على التوازي يمكنك استخدام الشاحن نفسه لقياس جهد البطاريات والخلايا وكذلك يمكنك استخدام مقياس منفصل:

lipo-battery-voltage-checker

isdt-bg-8s-color-display-dual-support-battgo-smart-battery-checker-for-lihv-lipo-life-nimh-nicd-pb-battery-81212-600x600
VOLT-TESTER-a

  • بعد ان قمت بقياس جهد الخلايا المختلفة في البطاريات يجب ان تتاكد ان الفرق في الجهد بين البطاريات لا يتجاوز عشر الفولت (0.1v) . والفرق المهم هنا على مستوى الخلية الواحدة وليس على مستوى البطارية لان بعض البطاريات تكون بعض خلاياها شبه تالفة ولا تكون الشحنة موزعه بين خلايها بشكل متقارب.

لنفترض ان عندك بطاريتين ذات ٣ خلايا. وعندما قمت بقياس الخلايا لكل بطارية وجدتها كالتالي:

    • البطارية الأولى جهد خلاياها ٣.٥ – ٣.٥ – ٣.٥ فولت
    • البطارية الثانية جهد خلاياها ٣.٧ – ٣.٧ – ٣.٧ فولت

في هذه الحالة يجب ان لا تشحن هاتين البطاريتين مع بعض على التوازي.

الآن لنفترض ان عندك ٣ بطاريات ذات ٤ خلايا وعندما قمت بقياس خلاياها وجدت الآتي:

    • البطارية الأولى جهد خلاياها ٣.٥ – ٣.٥ – ٣.٥ – ٣.٥ فولت
    • البطارية الثانية جهد خلاياها ٣.٦ – ٣.٥ – ٣.٦ – ٣.٥ فولت
    • البطارية الثالثة جهد خلاياها ٣.٦ – ٣.٦ – ٣.٥ – ٣.٦ فولت

هذه البطاريات الثلاثة يمكنك شحنها على التوازي بسبب ان الفروقات بين جهد خلاياها لا يتجاوز ٠.١ فولت.

  • لنفترض ان عندك عدة بطاريات وكان الفرق بين جهد خلاياها أكثر من عشر الفولت فماذا تفعل؟ في هذه الحالة يجب عليك تقسيم البطاريات بحيث تضعها في مجموعات بحيث تكون الفروقات بين الخلايا في الجهد في المجموعة الواحدة اقل من عشر الفولت. وعندما تشحن تقوم بشحن كل مجموعة متقاربة مع بعض في الشحن المتوازي.
  • الآن تريد البدء بشحن مجموعة من البطاريات على التوازي والتي تأكدت ان الفرق في الجهد بين خلاياها أقل من عشر الفولت. كيف تقوم بتوصيلها؟

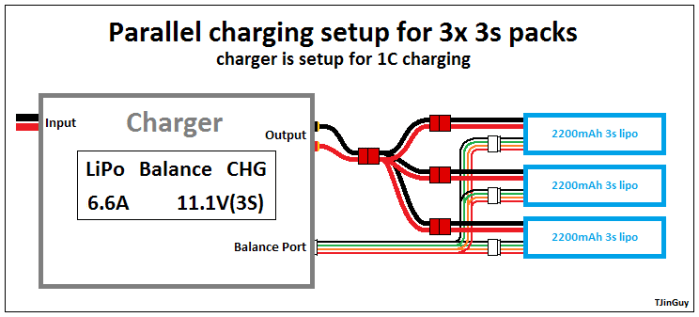

بعد ان وصلت المقسم الى الشاحن عليك ان توصل البطاريات على المقسم وهنا من المهم ان تقوم بتوصيل السلك الرئيسي للبطارية (XT60 مثلا) أولا قبل ان توصل سلك الشحن المتوازن (Balancing Port) للبطارية. وبعد توصيل السلك الرئيسي يمكنك توصيل السلك الأخر لموازنة الخلايا. والسبب في ذلك ان سلك البطارية الرئيسي اكثر سمكا ويتحمل تيارات أكبر في حالة انك اخطأت ووضعت بطاريات كان الفرق بين جهدها عاليا. وبالتالي ستتجنب اي احتراق او انفجار بسبب الفرق العالي في الجهد.

rcheli-diagram-charger_setup_3x_3s

  • بعد توصيل البطاريات على التوازي اتركها لمدة ١٠ دقائق على المقسم قبل ان تبدأ بالشحن. هذه المدة كافية لتلغي الفروقات بين الخلايا بين البطاريات. ببساطة ستقوم الخلايا ذات الجهد الأعلى بشحن الخلايا ذات الجهد الأقل حتى يصبح الجهد متماثل. Crazepony_1-3S_XT30_board1_1800x1800-600x600

الشحن:

الآن وقد قمت بتوصيل البطاريات على التوازي، مالفرق في اعدادات الشاحن بين شحن بطارية واحدة أو عدة بطاريات؟ بما اننا ننصح بشحن البطاريات المتماثلة فقط للمبتدئين فان اعدادات الشحن لعدة بطاريات وبطارية واحدة هي متطابقة باستثناء امر واحد فقط وهو مقدار التيار.

لنفترض انك تشحن بطارية واحدة فقط سعتها ١٥٠٠ ملي امبير ساعة. في هذه الحالة ينصح باعداد الشاحن للشحن على تيار ١.٥ امبير.

في حالة التوازي ستقوم بتغيير اعداد التيار المستخدم من ١.٥ امبير الى ١.٥ امبير مضروب في عدد البطاريات. لنفترض ان عندك ثلاث بطاريات فستقوم بوضع الشاحن على تيار ١.٥ امبير مضروب في ٣ وبالتالي ستستخدم التيار ٤.٥ امبير.

أتمنى أن يكون الموضوع ساعدكم على توفير الوقت في شحن بطارياتكم بطريقة آمنة.

المصادر:

https://oscarliang.com/parallel-charging-multiple-lipo/

https://www.flitetest.com/articles/Parallel_Charging_Your_LiPo_Batteries
