الجهد الاسمي للبطارية؟

عندما تشتري بطارية من نوع ليبو (Lipo) فستجد ان الجهد المكتوب عليها هو ٣.٧ فولت مضروب في عدد الخلايا.  فمثلا  اذا قمت بشراء بطارية ذات ٤ خلايا فان الجهد المكتوب عليها هو ٣.٧ فولت مضروب في ٤ وهو  ١٤.٨ فولت.

Screen Shot 1441-08-07 at 6.40.17 PM

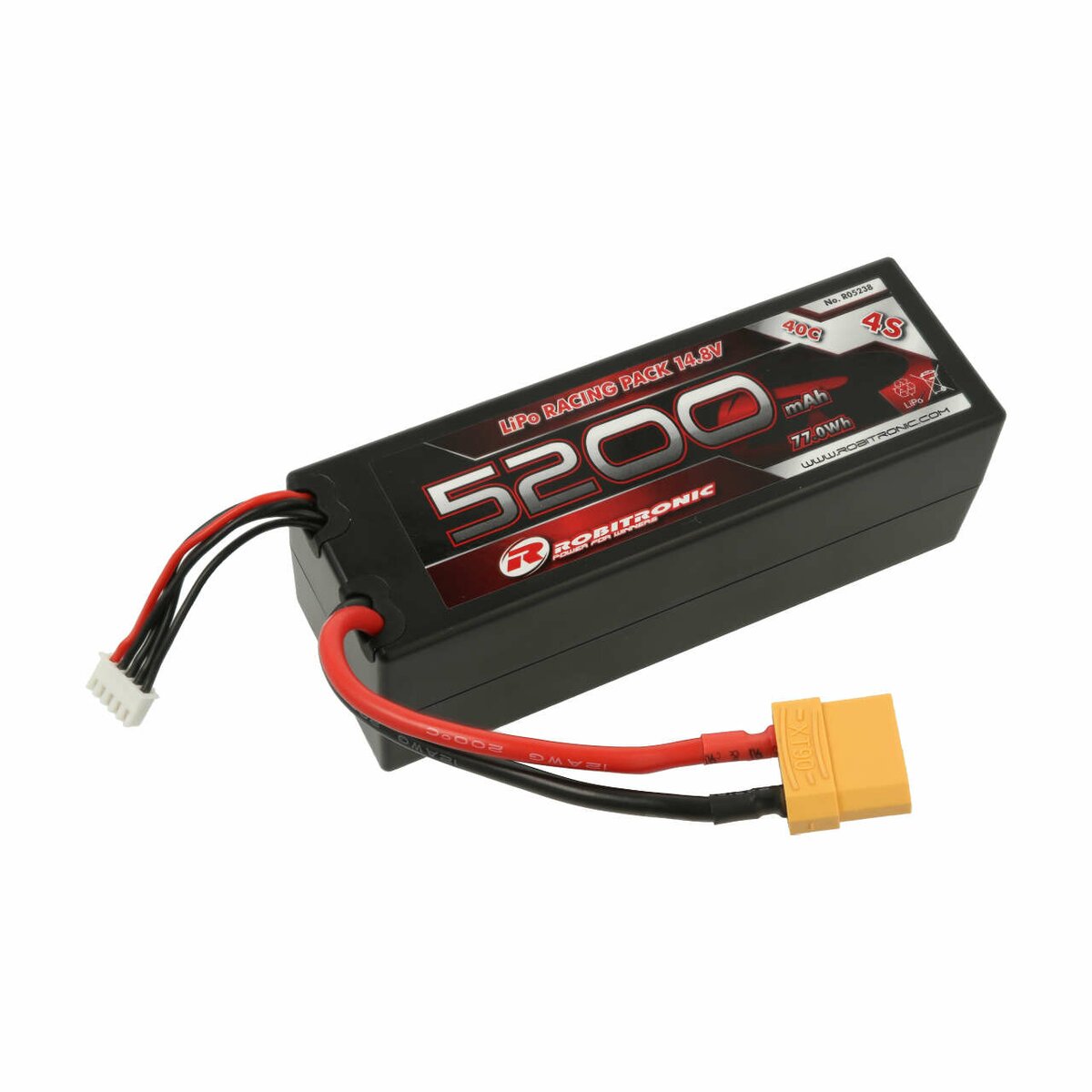

r05238_r05238-robitronic-lipo-battery-5200mah-4s-40c-xt-90-plug

عندما اشتريت بطارية جديدة لأول مرة راودتني الاسئلة التالية:

  • هل هذا جهد البطارية التي يتم تخزينها عليه عندما أشتريها؟
  • هل هو جهد البطارية الأعلى؟
  • هل هو الجهد الادنى؟

بعد البحث في الموضوع وجدت أن الجهد الأعلى للبطارية هو ٤.٢ فولت أما الجهد الأدنى للبطارية فهو حوالي ٣ الى ٣.٢ فولت (لا ينصح بالاقتراب من هذا الرقم بتاتا لانه عندها ستبدأ البطارية بالتلف سنتكلم عن هذا فوق مقال منفصل).

أما جهد التخزين لبطاريات الليبو فهو ٣.٨٥ فولت وهو ايضا لاعلاقة له بالرقم المكتوب على البطارية.



إذاً مافائدة هذا الرقم؟

ان هذا الرقم ، الجهد الاسمي (Nominal Voltage)، هو عبارة عن قيمة اسمية فقط يستخدم لمعرفة التوافقية بين القطع الالكترونية. هو يستخدم لكي تعرف مثلاً اذا ماكان منظم السرعة (ESC) متوافق مع البطارية. كذلك يمكن استخدامه لمعرفة ما اذا كانت الكاميرا او جهاز ارسال الفيديو متوافق مع متحكم الطيران (Flight Controller) وهناك امثله لا تحصـى مشابهة.



كيف يحسب هذا الرقم؟



تحسب القيمة الاسمية لجهد البطارية بمعدل الجهد من اقل الى اعلى جهد للبطارية وبالتالي فان هذا الرقم محسوب على اساس مدى الجهد ٤.٢ فولت الى ٣.٢ فولت.   وهنا يجب ان نذكر امر مهم جداً وهو ان قدرة التخزين في البطارية غير منتظم اي انك تحتاج مقدار شحن اكبر بكثير لرفع جهد البطارية مثلاً من ٣.٧ فولت الى ٤.٢ فولت   مقارنة برفع الجهد من ٣.٢ الى ٣.٧ فولت مثلاً.



لو قمت بتوصيل بطارية جهدها ٣.٢ فولت وأردت شحنها الى ٣.٧ فولت فستلاحظ ان الشحن سريع جداً.  في المقابل لو حاولت شحن بطارية على جهد ٣.٧ فولت لترفعها الى ٤.٢ فولت فانك ستحتاج لوقت طويل جدا مقارنة بالحالة الأولى.

ولهذا السبب فان معدل الجهد للبطارية ٣.٧ فولت لكن لكي تشحن البطارية بنسبة ٥٠٪ فلن تكون عند ٣.٧ فولت وانما عند ٣.٨٥ فولت تقريباً.

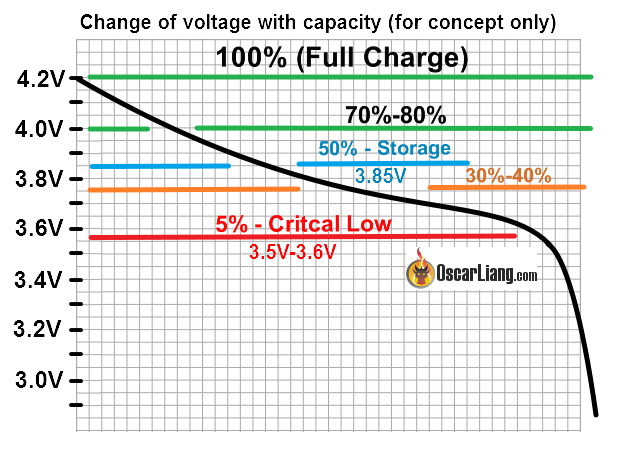

Lipo-battery-guide-Voltage-vs-capacity-used-percentage

تحياتي….
