الدليل الكامل لتفكيك كاميرا جوبرو ٨

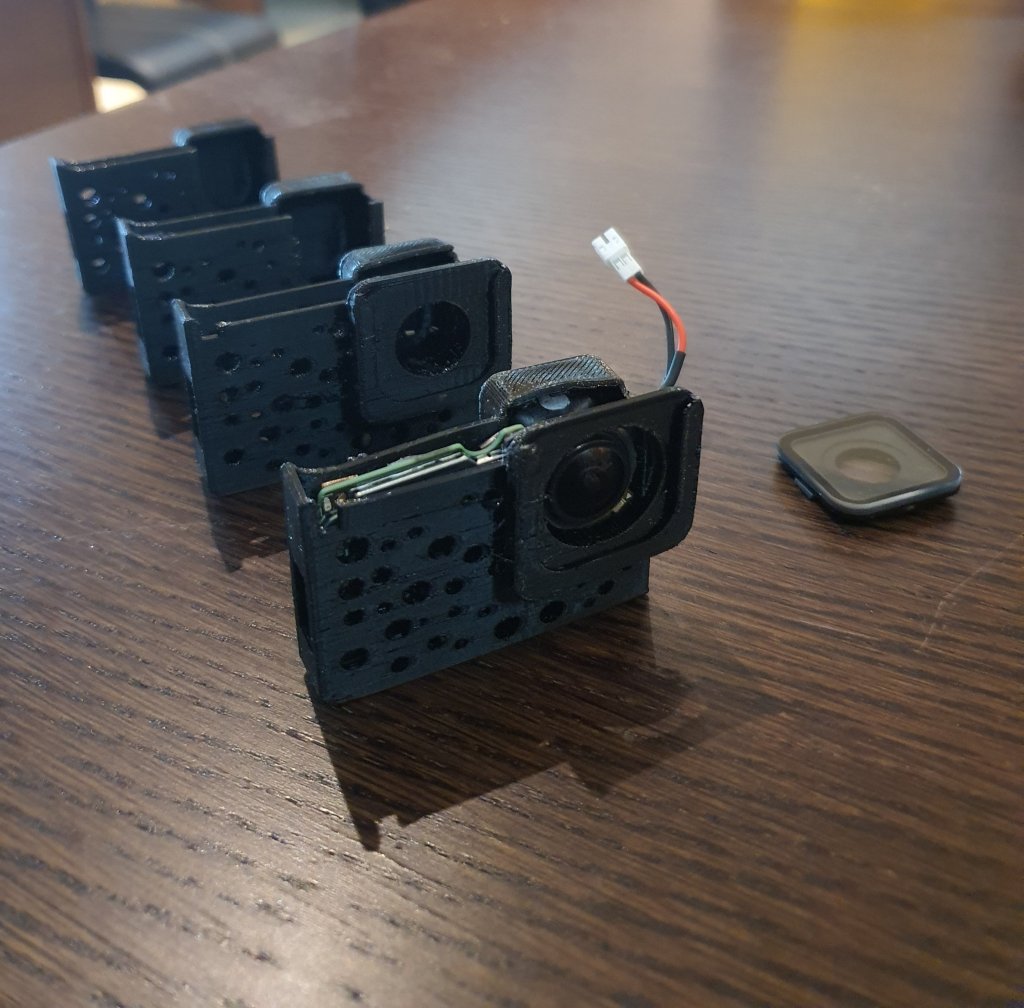

هذه تجربتي في تفكيك GoPro 8 Hero. إن تفكيك كاميرا ال GoPro يمكنك من تقليل وزنها وبالتالي توفير الطاقة المطلوبة لرفعها على درون السباق. ان هذا يفتح افاق كثيرة منها امكانية الطيران بدرونات اصغر ايضاً. ساستعرض في هذا الموضوع الادوات والخطوات والمشاكل التي واجهتها اثناء التفكيك. وقمت بالخطوات بناء على الخطوات المتوفرة باللغة الانجليزية هنا.

قبل ان تبدأ:

احب ان اذكركم ان فك الكاميرا يفقدك الضمان وهناك احتمال ان تكسر احد مكوناتها وتتلف تماما. لذلك قم بذلك تحت مسؤوليتك الشخصية ولست مسؤول عن اي مشكلة تحدث لك اثناء اتباع هذا الدليل.

الادوات:

لفك الكاميرا، تحتاج الى مجموعة من الادوات. ورغم توفر هذه الادوات من اكثر من مصدر الا ان عدة iFixIt هي من الخيارات الممتازة في هذا المجال. ويمكنك شراءها من بعض المكتبات المحلية وكذلك محلات الادوات المنزلية او يمكنك شراءها من المواقع الالكترونية. استخدمت الادوات التالية:

iFixIt iOpener
iFixIt Spudger
iFixIt Halberd Spudger
T3,T4,T5 Torx screwdriver
Philips Screwdriver

التحضير:

هناك مجموعة من الخطوات التي يفضل القيام بها قبل فك الكاميرا وهي كالتالي:

تشغيل نظام التحكم اللاسلكي بالكاميرا لتسهيل التحكم بها بعد ازالة الشاشات
تشغيل نظام Quick Shot لكي تسهل التسجيل بدون تشغيل مسبق وهذا يوفر الوقت على الطيار.
تفعيل الواي فاي على تردد 2.4GHz بدل 5GHz لتقليل التشويش على ارسال الفيديو
تاكد ان اعدادات التصوير (الدقة والعدد الفريمات في الثانية والهايبرسموث وغيرها) تم اعدادها وانه تم عمل جميع البروفايلات المطلوبة للتصوير مسبقا.

لنبدأ الان….

خطوات التفكيك:

قم بازالة البطارية.

قم بازالة غطاء مدخل البطارية. يمكنك ذلك بسحبه وهو مفتوح لاعلى. يحتاج الى قوة متوسطة.

قم بفك براغي قاعدة الكاميرا. يتحتاج مفك T5

قم بازالة القاعدة

الان سخن ال iOpener في المايكرويف لمدة ٣٠ ثانية وضعه على الكاميرا لعدة دقائق لاذابة الصمغ الحراري وتسهيل الفك.

استخدم اداة ال spudger لفك الغطاء الامامي للكاميرا. قم بالعملية ببطء وتروي . يمكنك البدء من اسفل منطقة العدسة حيث فتحات المايكروفونات.

هنا اخطات في فك الغطاء حيث ادخلت ال Spudger في المكان الخطا فبدل ان افك الصمغ كنت اضغط على منطقة اخرى مما جعل الفك اصعب وانكسر الغطاء.

الان قم بفك الزجاج الواقي امام العدسة. سيسبب هذا بكسر بسيط في اماكن تثبيتها بالبراغي. ليس هناك طريقة موثقة لفك صمع الزجاجة وتلافي ذلك الكسر.

الان قم بفك ٦ براغي باستخدام مفك T4

يمكنك الان فك القاعدة الامامية. كن حذرا فهناك الكثير من الاسلاك التي تحتاج فصل قبل الفك الكامل:

قم بفصل توصيلتي ال USB وتوصيلة زر التشغيل. يمكنك فصلهما عن طريق رفعهما بلطف باستخدام ال spudger البلاستيكي:

الان قم بفصل سلك التسجيل وال جي بي اس بنفس الطريقة:

قم كذلك بفصل توصيلة البطارية ايضا بنفس الطريقة (الرفع):

تحتاج الان الى ازالة اللاصق بهدوء من على ظهر دائرة حساس الكاميرا:

الان يمكنك فصل القاعدة الامامية بشكل كامل:

بعد فك القاعدة الامامية يمكنك فك بيت البطارية عن طريق سحبه بقوة ولكن بحذر حيث هناك لاصق قوي خلفه (بينه وبين الشاشة). قد تحتاج استخدام ال Spudger هنا ايضا:

قم لفك الحامي المعدني المثبت ببرغيين philips 000 :

قم بفصل المثبتات البلاستيكية بالضغط على الواقي المعدني السفلي من الخلف باستخدام ال spudger:

هذا الواقي المعدني السفلي:

الان قم بفك وحدة ال USB بنفس الطريقة:

قم بفصل اسلاك شاشة اللمس:

الان انكشف الواقي الموجود في الزاوية من الجهة الاخرة. قم بفصل المثبتات البلاستيكية باستخدام ال Spudger واحذر حيث توجد سماعة الكاميرا في الاسفل:

قم بفك الجي بي اس وزر التسجيل من الفريم عن طريق فصل المثبتات البلاستيكية :

افصل زر التسجيل عن الجي بي اس عن طريق رفع الذراع الضاغط على الشريط كماهو موضح في الصورة:

الان بعناية افصل القطع المعدنية عن اشرطة الازرار. الاشرطة ملصقة بصمغ ضعيف لكن انتبه فالاشرطة سهلة التلف:

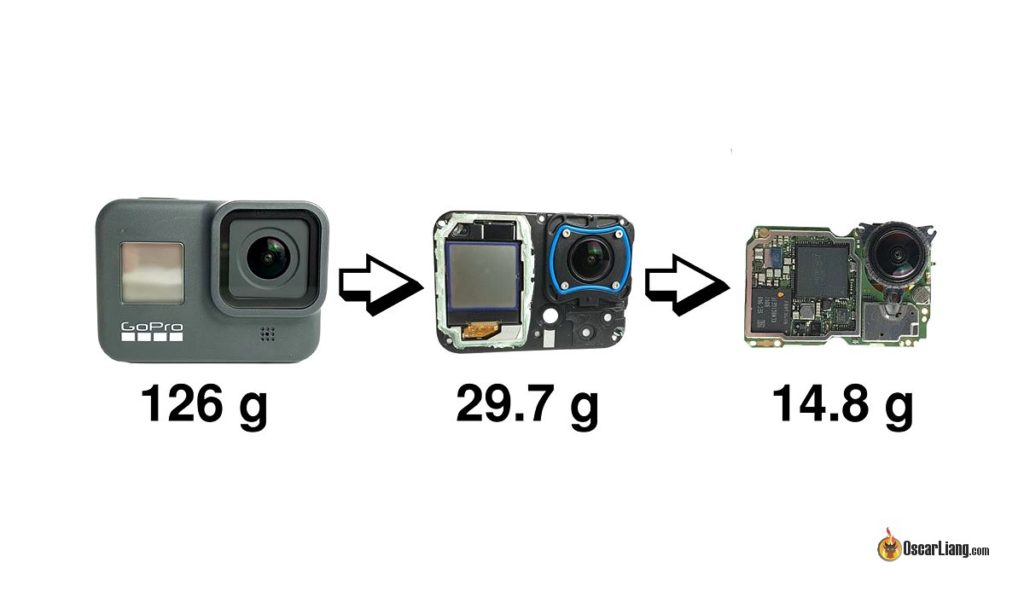

يمكنك التوقف هنا اذا كان وزن ٣٠ جرام كاف لك.

اذا كنت تريد وزن اقل استمر معنا! قم بفك الغطاء البلاستيكي اسفل الحساس الفوتوغرافي ، تحتاج مفك T3:

الأن يمكنك فصل سلك المايكروفون:

افصل ايضا سلك الشاشة الامامية الصغيرة:

الان قم بفك براغي الدائرة الرئيسية بمفك philips 000:

افصل سلك حساس الكاميرا:

قم برفق بفصل اللاصق الاسود. يمكنك فكه بسهولة:

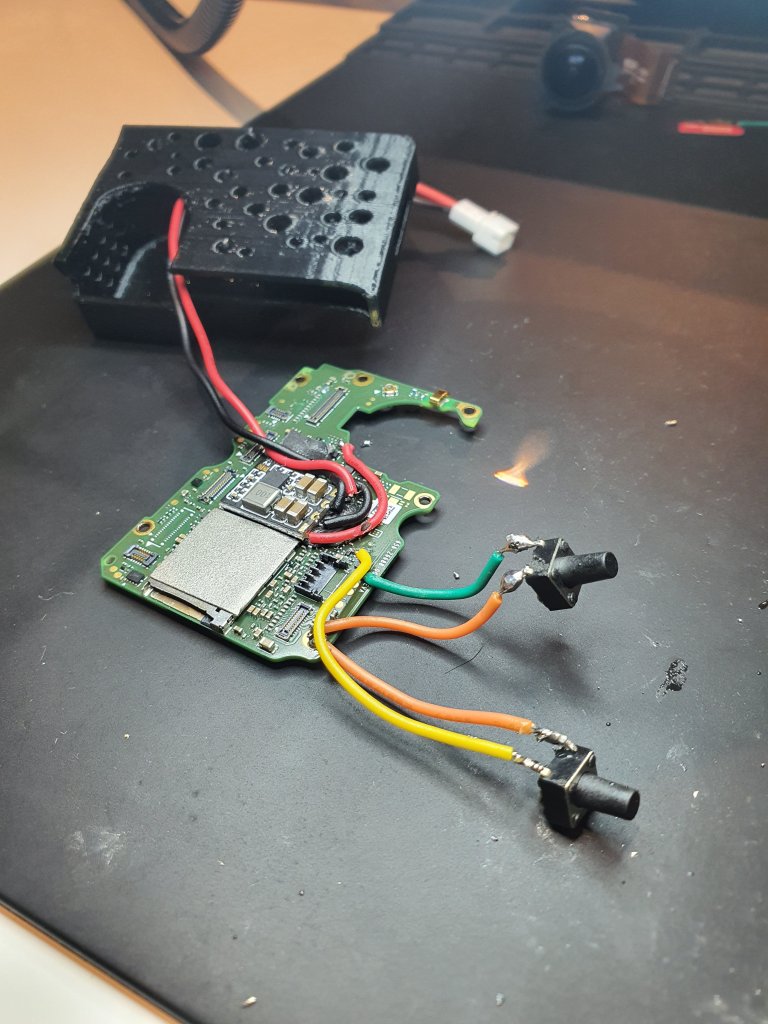

الان الدائرة الرئيسية حرة طليقة:

الان قم بفك براغي العدسة من القاعدة الامامية باستخدام مفك philips 000 :

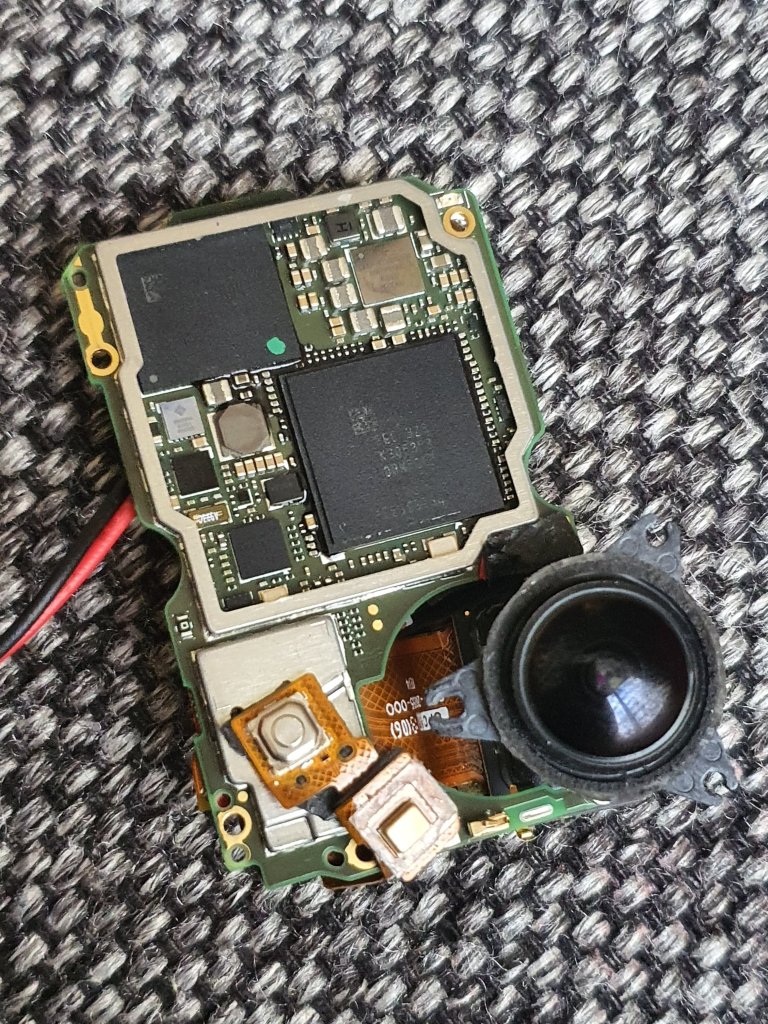

العدسة حرة طليقة! تلاحظ في الجهة اليسرى السفلية دائرة المايكروفون والتي يمكن فصلها ايضا فهي مثبتة بغراء وتحتاج عناية فائقة لفصلها بدون ان نكسر الشريط:
